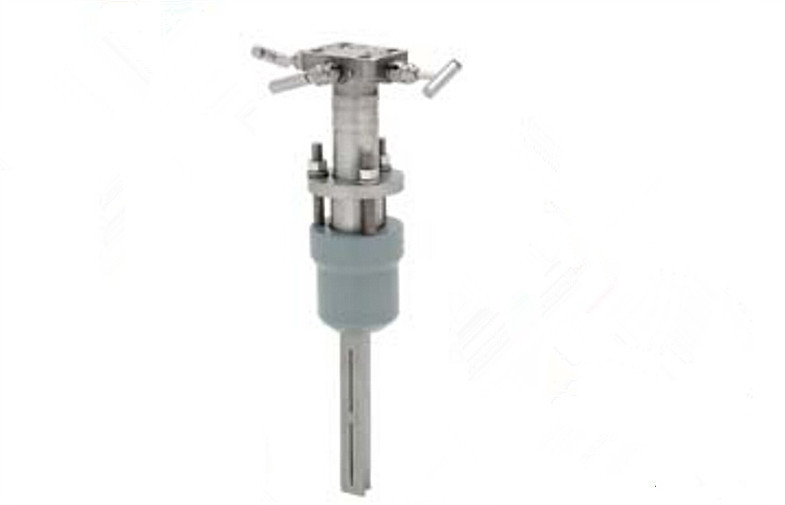

Debietmeter 485 van Rosemountannubar Primaire Annubar gecombineerd met 3051S of MultiVariable zender 3095

Snel Detail:

• De innovatieve groef en van t-Vorm nauwkeurigheid ontwerpverhogingen aan ±0.75%
• Grote verscheidenheid van het opzetten van configuraties
• Het integrale diverse hoofd staat directe steun van DP-zenders toe
• Het flo-kraan ontwerp staat installatie zonder systeemsluiting toe
• Ideale vloeibare types: vloeistof, gas, en stoom

Beschrijving:

Industrie die geïntegreerde DP-debietmeters leiden
Door de elektronika van de drukzender met Annubar te integreren
Het gemiddelde nemend van Pitot Buis (APT), verstrekt Rosemount het hoogst
het uitvoeren van de debietmeter van toevoegingsdp. Deze volledig geïntegreerde debietmeter
elimineert de behoefte aan montage, buizenstelsel, kleppen, adapters,
verzamelleidingen, en het opzetten steunen, daardoor verminderend lassen en
installatietijd.
Betere prestaties met het innovatieve meten
technieken
Het frontale de groefontwerp van Annubar en de revolutionaire vorm verbeteren
de nauwkeurigheid en de herhaalbaarheid van elk stroommeetpunt.
De strakke procesbeheersing wordt bereikt door verhoogde signaalsterkte en
verminderd signaallawaai.
Metingen de in real time van de massastroom zijn beschikbaar met
het integrale ontwerp van de temperatuursensor
De gepatenteerde t-Vormige sensor omvat verzegeld,
druk-behoudt thermowell dat de stroom van de vergunningenmassa in al lijn
grootte met één enkele pijppenetratie. Multivariable technologie binnen
gas en stoom de toepassingen compenseert druk en
temperatuurvariaties, die significante stroomfouten kunnen veroorzaken.
De installatie wordt uptime verhoogd met onderhoud-vrij
ontwerp
De Annubar-sensor wordt ontworpen om slijtage en stagnatie binnen te verhinderen
de pijp. De elektronika is stabielst in de industrie en
staat tot 10 jaar kaliberbepalingscycli, significant toe verstrekken
onderhoudsbesparingen.
Energie - besparingen die door minimale permanent worden bereikt
drukverlies
Het niet-vernauwt ontwerp van de Annubar-sensor leidt tot
minimale stagnatie in de pijp, die permanente druk vermindert
verlies. Het permanente drukverlies kan worden omgezet direct in
energie - de besparingen in de vorm van compressor kosten voor gas, elektro
kosten om vloeistoffen te pompen, en brandstofkosten om stoom te produceren.

Toepassingen:

De Reeks van de Annubardebietmeter: Rosemount 3051SFA
ProBar®, 3095MFA-Massa ProBar®, 485, en 285
Het overzicht, vijfde generatie Rosemount 485 Annubar
gecombineerd met 3051S of MultiVariable zender 3095 creeert
nauwkeurige, herhaalbare en betrouwbare een toevoeging-type debietmeter.
Rosemount 285 verstrekt een commercieel product die voor aanbieden
uw algemeen doeltoepassingen.

Specificaties:

Prestaties
De Veronderstellingen van de prestatiesverklaring
Gemeten pijpi.d.
De Factor van de lossingscoëfficiënt
±0.75% van stroomtarief
Herhaalbaarheid
±0.1%
Lijngrootte
• Sensorgrootte 1: 2 binnen. aan 8 binnen. (50 tot 200 mm)
• Sensorgrootte 2: 6 binnen. aan 96 binnen. (150 tot 2400 mm)
• Sensorgrootte 3: 12 binnen. aan 96 binnen. (300 tot 2400 mm)

Het rangschikken
Contacteer een Emerson-Procesbeheer representatief voor
hulp. Een blad van Configuratiegegevens wordt vereist voorafgaand aan orde
voor toepassingscontrole.
Stroomafwijzing
10:1or beter
De Oppervlakte van de Annubarsensor eindigt
De vooroppervlakte van primaire Annubar is geweven voor hoogte
Getal van Reynoldstoepassingen (typisch gas en stoom).
de oppervlaktetextuur leidt tot een wildere grenslaag op
vooroppervlakte van de sensor. De verhoogde onstuimigheid produceert a
voorspelbaardere en herhaalbare scheiding van stroom bij de rand van
de sensor. De aangewezen oppervlakte eindigt zal worden bepaald voor
elke toepassing door Emerson-te rangschikken van het Procesbeheer
programma, Instrumententoolkit software.

Functioneel
De dienst
• Vloeistof
• Gas
• Stoom
De Grenzen van de procestemperatuur
Direct zet Zender op
• 500 °F (260 °C)
• 750 °F (398 °C) wanneer gebruikt met een direct onderstel, hoogte
temperatuur 5 klepverzamelleiding (Zenderverbinding
Platformcode 6)
Ver zet Zender op
• 1250 °F (677 °C) – Hastelloy-Sensormateriaal
• 850 °F (454 °C) – het Materiaal van de Roestvrij staalsensor
Druk en Temperatuurgrenzen (1)
Direct zet Zender op
• Tot 600# ANSI (1440 psig bij 100 °F (99 bar bij 38 °C))
• De integrale temperatuurmeting is niet beschikbaar met
Van een flens voorzien opzettend type groter dan klasse 600
Ver zet Zender op
• Tot 2500#-ANSI (6000 psig bij 100 °F (416 bar bij 38 °C))

Concurrentievoordeel:

Rosemount 485 het Primaire Element van Annubar gebruikt een t-Vormig sensorontwerp dat
biedt het best in klassennauwkeurigheid en prestaties aan.
• Tot 0.75% Nauwkeurigheid van het Stroomtarief
• Laagste permanent drukverlies van om het even welke DP-Debietmeter
• Beschikbaar in 2 tot 96 binnen. (50 - 2400 mm) lijngrootte
