Industrie het Niveauzender van 5300 Reeksenrosemount voor ondergedompelde interface

5300 het Niveauzender van reeksrosemount voor niveau van vloeistoffen of ondergedompelde interfaces, interfacevloeistoffen, vaste lichamen

Snel Detail:

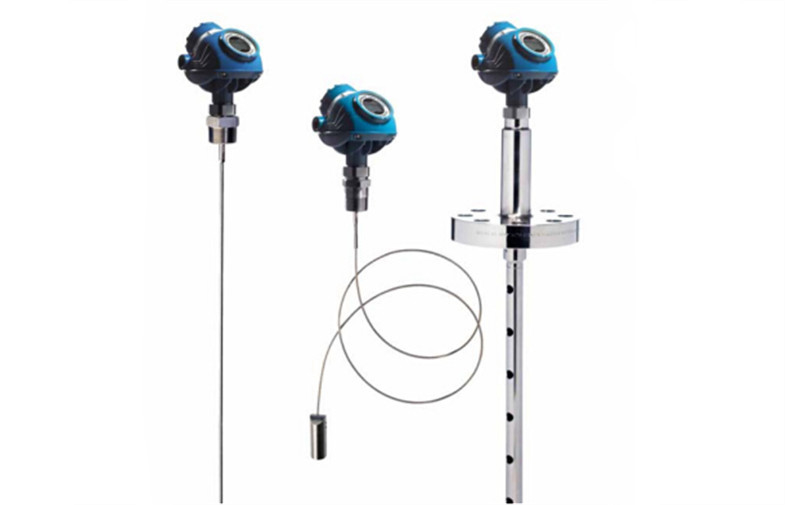

· 5301 voor niveau van vloeistoffen of ondergedompelde interfaces

· 5302 voor niveau en interfacevloeistoffen

· 5303 voor niveau van vaste lichamen

· Van de reflectometrie(tdr) van het tijddomein de metingsprincipe

· EERSTE, Monel, Hastelloy of PTFE-Behandelde EERSTE sondematerialen

· 4-20mA met toegevoegde HERT of Fieldbus-communicatie output

· Tot 752°F-procestemperatuur

· Van tot 5000 psi (345 bar) het procesdruk bij 100°F

· Intrinsieke veiligheid of Explosie/Vuurvaste ex-Goedkeuring

Beschrijving:

Rosemount de zender van het 5300 Reeksenniveau is onze radar met 2 draden van de premie geleide golf voor de uitdaging van niveau en interfacemetingen op vloeistoffen, dunne modder en vaste lichamen. Rosemount de zender van het 5300 Reeksenniveau levert alles u van een radar van het best-in-klassenproces - superieure betrouwbaarheid, de eigenschappen van de overzichtsveiligheid, moeiteloze behandeling, en onbeperkte connectiviteit zou veronderstellen.

De geleide Golfradar is een ononderbroken niveaumeettechniek die verscheidene voordelen aanbiedt. Het is vrijwel onaangetast door temperatuur, druk, en dampgasmengsels. Het heeft geen bewegende delen en vereist daarom weinig of geen onderhoud. Het meet direct het niveau en is daarom onaangetast door de meeste vloeibare bezitsveranderingen, die maar omvatten beperkt niet tot dichtheid en viscositeit verandert.

Rosemount de zender van het 5300 Reeksenniveau is gebaseerd op de technologie van de Reflectometrie(tdr) van het Tijddomein. De lage de microgolfimpulsen worden van de machtsnanoseconde onderaan een sonde geleid die in de procesmedia wordt ondergedompeld. Wanneer een radarimpuls media met een verschillende diëlektrische constante bereikt, wordt een deel van de energie weerspiegeld aan de zender. Het tijdverschil tussen de overgebrachte en weerspiegelde impuls wordt omgezet in een afstand waarvanaf het totale niveau of interfaceniveau wordt berekend.

Rosemount de zender van het 5300 Reeksenniveau levert snijkantprestaties met DST, die een snelle schakelaar voor signaaltransmissie tussen de zender en de ontvanger is. Rosemount de zender van het 5300 Reeksenniveau minimaliseert signaalverliezen, wat in twee tot vijf keer sterker ontvangen signaal in vergelijking met andere geleide zenders van de golfradar resulteert. Dit resulteert in een betere signal-to-noise verhouding en een verhoogde capaciteit om storende factoren te behandelen. Het laat ook lange metende waaiers (tot 164 voet (50m) toe) en metingen op lage weerspiegelende media (diëlektrica van 1.4), zelfs met één enkele loodsonde.

Rosemount de zender van het 5300 Reeksenniveau heeft een dubbel compartimentenhoofd om elektronika van kabelverbinding te scheiden. Kenmerkend gemakkelijk-aan-toegang en robuuste kabelterminals en een facultatieve gelezen vertoning, kan Rosemount de zenderhoofd van het 5300 Reeksenniveau geroteerde 360° zijn en is verwijderbaar terwijl de tank in de dienst is. Er is geen aanpassing tussen hoofd en sondes. Elk van dit klopt aan lagere kosten en verhoogde veiligheid.

De sondes zijn beschikbaar in verschillende stijlen en materialen, ook met opties om extreme druk en temperatuur te behandelen. De Rosemountradar Hoofd™ met zijn gebruikersvriendelijke interface is de uiteindelijke opstelling en het oplossen van problemensoftware. Rosemount de zenderbevoegdheden van het 5300 Reeksenniveau de PlantWeb-architectuur door de beste Multivariable zender ™ (zowel niveau als interface van dezelfde eenheid met 2 draden), de beste installatiepraktijken, en de beste gebiedsintelligentie met geavanceerde diagnostiek voor HERT ® en STICHTINGS™ fieldbus te leveren. Dit laat pro-actief onderhoud voor verhoogde procesbeschikbaarheid toe.

Rosemount de zender van het 5300 Reeksenniveau gebruikt dezelfde twee draden voor zowel voeding als mededeling. Het metingsgegeven wordt overgebracht als analoog 4-20 mA signaal met een toegevoegd digitaal HERT® signaal of het signaal van STICHTINGS™ fieldbus. Het HERT® signaal kan op een multidropwijze worden gebruikt. Door het digitale HERT® signaal naar de facultatieve HERT® tri-Lijn te verzenden, is het mogelijk om tot drie extra 4-20mA analoge signalen te hebben.

Toepassingen:

Rosemount de zender van het 5300 Reeksenniveau is onze radar met 2 draden van de premie geleide golf voor de uitdaging van niveau en interfacemetingen op vloeistoffen, dunne modder en vaste lichamen. Rosemount de zender van het 5300 Reeksenniveau levert alles u van een radar van het best-in-klassenproces - superieure betrouwbaarheid, de eigenschappen van de overzichtsveiligheid, moeiteloze behandeling, en onbeperkte connectiviteit zou veronderstellen.

Specificaties:

Concurrentievoordeel:

• Vermogen en betrouwbaarheid van de de industrie de het belangrijke meting die door directe schakelaartechnologie wordt verstrekt
• Verhoogde installatiebeschikbaarheid met geavanceerde diagnostiek en functionaliteit PlantWeb®
• Verhoogde veiligheid en bewezen FMEDA geschikt voor SIL2 met een SFF>90%
• Lagere kosten en verhoogde veiligheid van het robuuste modulaire ontwerp
• Verminderde van het instrumententelling en proces penetraties met een zender MultiVariable™
• Betere productie en productkwaliteit toe te schrijven aan superieure prestaties en nauwkeurigheid
• Lagere startkosten door krachtige en makkelijk te gebruiken configuratiehulpmiddelen en naadloze installatieintegratie
• Betere EMC prestaties en hogere veiligheid met slimme galvanische interface
• Lagere bedrijfskosten met vooruitlopend onderhoud en het gemakkelijke oplossen van problemen
