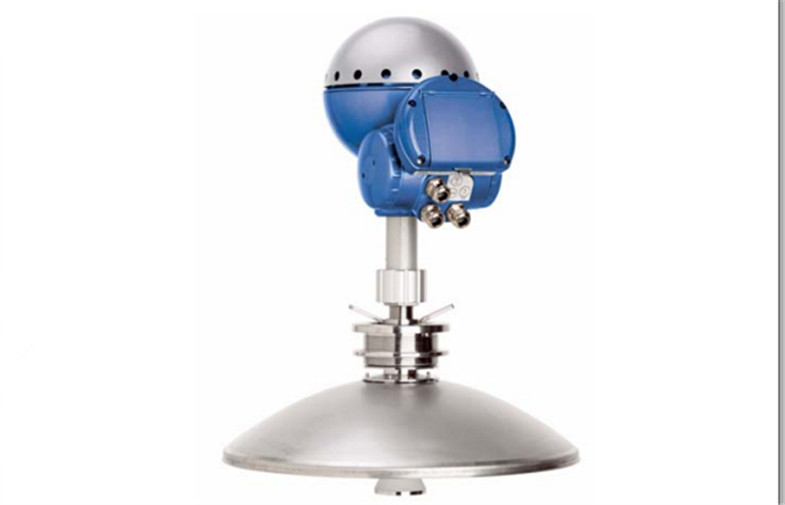

4 - draad 5600 het Niveauzender van Radarrosemount met hoge prestaties

4 - draad 5600 het Niveauzender van Radarrosemount met hoge prestaties die niet - microprocessor contacteren

Snel Detail:

· de voeding van 24-240V AC/DC

· FMCW, 10 GHz het vrije verspreidende hoofd van de radarmeting

· ±0.2 duimnauwkeurigheid

· 4-20mA HERT van communicatie de output STICHTINGSfieldbus

· Ex-goedkeuring: Vuurvaste ATEX, Explosiebestendige CSA, FM: Explosiebestendig, IECEx: Vuurvast

· NEMA 4, IP66, IP67 toegangsbescherming

· Gevormde gegoten aluminiumbijlage met dubbele compartimenten

Beschrijving:

4 draad Rosemount het niveauzender van de 5600 Reeksenradar heeft een hoge prestaties non-contacting microprocessor die voor geavanceerde signaalverwerking en slimme echo-volgende eigenschappen toestaat. Samen met zijn hoge gevoeligheid kan de radarzender alle echo's ontdekken en evalueren binnen de tank of het schip. Rosemount het niveauzender van de 5600 Reeksenradar steunt en staat de gebruiker aan een succesvolle configuratie bij in de toepassingen van het procesniveau van gemakkelijke aan complexe processituaties.

Rosemount het niveauzender van de 5600 Reeksenradar gebruikt de technologie van de overzichtsmicrogolf om hoogste betrouwbaarheid en precisie te krijgen. Het meet het niveau van vloeistoffen, dunne modder, en vaste lichamen. Rosemount het niveauzender van de 5600 Reeksenradar werkt in een brede waaier van temperaturen, druk, dampgasmengsels, en diverse procesvoorwaarden.

Een Rosemount het niveauzender van de 5600 Reeksenradar bestaat uit een zenderhoofd en een tankverbinding met inbegrip van antenne. Het zenderhoofd en de elektronikabinnenkant zijn verwisselbaar zonder de tank te openen. De antennes zijn beschikbaar in vier modellen. De staafantenne is geschikt voor tanks met kleine openingen. Een bestaande tankflens kan als tankverbinding worden gebruikt. De kegelantenne is geschikt voor vrij-propagatie en pijp opgezette installatie. De kegeluitbreidingen zijn beschikbaar en de facultatieve kegelantennes met een het schoonmaken/het spoelen verbinding zijn beschikbaar. De antenne van de procesverbinding stelt slechts materiaal geschikt voor hygiënische of corrosieve toepassingen bloot. De schotel van de procesverbinding wordt gemaakt van PTFE. De parabolische antenne is geschikt voor stevige materialen, kan zware verontreiniging weerstaan, en kan met een beschermende dekking van PTFE worden uitgerust om de gevolgen van stoffige milieu's te verminderen.

Kegel en staaf de antennes, behalve de kegel met het spoelen verbinding, worden ontworpen met een beschermende plaat. De plaat en de antenne (roestvrij staal of facultatief materiaal) samen met de tankverbinding en de O-ringen (PTFE of Kwarts) zijn de nat gemaakte delen die aan de tankatmosfeer worden blootgesteld. Dit staat het gebruik van een bestaande flens, of een alternatief van de lagere kostenflens toe. De losse flenzen zijn beschikbaar.

Rosemount het niveauzender van de 5600 Reeksenradar heeft een voeding met een ultra-brede inputwaaier van 24 aan 240V AC of gelijkstroom, 0-60 Herz. Het zenderhoofd heeft twee afzonderlijke kabeldozen. Men is voor een niet-intrinsiek veilige primaire van de signaaloutput en voeding kabels. Andere wordt normaal gebruikt voor intrinsiek veilig (IS)-HERT/analoge output of naar keuze voor a niet-is secundaire analoge output. De primaire output kan HERT of STICHTINGSfieldbus zijn, of IS of niet-is. Het HERT en de secundaire analoge output kunnen of actief of passief afhankelijk van vereiste opties zijn.

Toepassingen:

Rosemount het niveauzender van de 5600 Reeksenradar gebruikt de technologie van de overzichtsmicrogolf om hoogste betrouwbaarheid en precisie te krijgen. Het meet het niveau van vloeistoffen, dunne modder, en vaste lichamen. Rosemount het niveauzender van de 5600 Reeksenradar werkt in een brede waaier van temperaturen, druk, dampgasmengsels, en diverse procesvoorwaarden.

Specificaties:

Concurrentievoordeel:

• Beste prestaties en uptime langs verstrekt
markt belangrijke gevoeligheid
• De unieke signaalverwerking staat toe voor
opwindende procesvoorwaarden
• Uiterst betrouwbaar en nauwkeurig niveau
zender toe te schrijven aan zijn hoge herhaalbaarheid
• Gemakkelijke verbinding met regelbare macht
levering, 24-240 Vac/dc, 0-60 Herz
• Gemakkelijke configuratie en opstelling met intelligent
softwaresteun
• Hoge toepassingsflexibiliteit met uitgebreid
selectie van antennes en materialen
• Geminimaliseerde onderhoudskosten zonder contact

en geen bewegende delen; geen re-calibration
vereist

• Verwisselbare zenderhoofden en
antennes
