Van het Rosemountwater Analytische 400/400VP het Geleidingsvermogensensoren van het de DUURZAAMHEIDS Algemene Doel van de Analyseinstrumenten

Snel Detail:

    · Vervaardigd door Rosemount Analytical

· Procesverbinding: 3/4 duim MNPT

· Temperatuur: 32 aan 221°F (0 aan 105°C)

· Temperatuur (optie -60): 32 aan 392°F (0 aan 200°C)

· Druk: van 250 psig (1825 kPaabs) het maximum

· Vacuüm: 7.4 psia (51 kPaabs)

· Nat gemaakte materialen:

o Elektroden; titanium

o Lichaam; roestvrij staal 316

o Isolatie; GLUUR

o O-ringen; EPDM

Beschrijving:

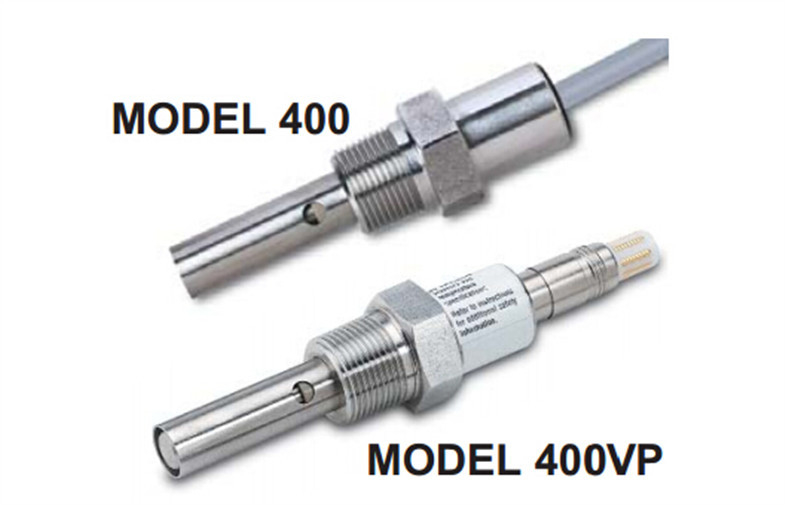

De sensor van het de Duurzaamheidsgeleidingsvermogen van Rosemount Analytische Model 400 /400VP wordt ontworpen voor direct schroef-in toevoeging in proces door buizen leidend gebruikend 3/4-duim MNPT een montage. De model 400 sensoren kunnen ook in sidestream steekproeven worden gebruikt. Een T-stuk van de 1 duimpijp met een 3/4-duim ring is een geschikte stroomcel. Een 3/4-duim pijpt-stuk kan met 0.1 en 1.0/cm cellen worden gebruikt. Een transparante plastic stroomcel is ook beschikbaar (PN 24091-02).

De DUURZAAMHEIDSsensoren contacteren geleidingsvermogensensoren. Zij zijn beschikbaar in celconstanten van 0.01, 0.1, 1.0, en 10/cm. De keus van celconstante hangt van geleidingsvermogen af. De hoge geleidingsvermogensteekproeven vereisen grotere celconstanten. Raadpleeg het de Gegevensblad van het analysatorproduct voor geadviseerde waaiers en nauwkeurigheid.

De sensoren met 0.01, 0.1 en 1.0/cm celconstanten hebben concentrische die titaniumelektroden door een PEEK isolatie worden gescheiden. EPDM-de O-ringen verzegelen de interne delen van de sensor van de procesvloeistof. De sensoren met 10/cm celconstanten hebben grafietelektroden en een epoxylichaam.

Het elektrolytische geleidingsvermogen is een sterke functie van temperatuur, en de geleidingsvermogenlezingen worden typisch omgezet in de waarde bij een referentietemperatuur. Om temperatuur te meten, gebruiken de DUURZAAMHEIDSsensoren platinaoto. In de sensoren van de metaalelektrode is OTO binnen de binnenelektrode. In de epoxylichaamssensor, is OTO in een titanium thermowell uitpuilend van het eind van de sensor.

Modelsensor 400 is beschikbaar met Variopol 6 snel afkoppelbare waterdichte schakelaars. Draad de onderling verbindende kabel aan de analysator en in werking gesteld de kabel aan de sensor. De sensor stopt in de kabelvergaarbak. Om de sensor te vervangen, maak eenvoudig de de montage en stop van Variopol in een nieuwe sensor los. Er is geen behoefte om kabel van nieuwe bedrading te voorzien of te herhalen.

Toepassingen:

Rosemount de Analytische 400 en van 400VP ENDURANCE™ Sensoren van het Algemeen Doelgeleidingsvermogen is voorgenomen voor de bepaling van geleidingsvermogen in toepassingen die zich van hoge zuiverheidswater uitstrekken koelwater schoon te maken. De sensoren zijn ideaal voor gebruik in schone, niet corrosieve steekproeven die geleidingsvermogen hebben minder dan 20.000 uS/cm.*

Zowel zijn de lage temperatuur (221°F/105°C) en de opties op hoge temperatuur (392°F/200°C) beschikbaar. De drukgrens is 250 psig (1825 kPaabs). De sensor is beschikbaar met integrale kabel (Model 400) of met snel afkoppelbare Variopol-kabel (Model400vp).

De sensoren zijn voorgenomen voor directe toevoeging in het proces door buizen leidend gebruikend een montage van ¾ MNPT. Zij kunnen ook in een sidestream steekproef worden gebruikt. De celconstanten zijn 0.01/cm, 0.10/cm, en 1.0/cm.

*For de vuile of corrosieve steekproeven of voor steekproeven die hoog geleidingsvermogen, een toroidal/aanleidinggevende sensor zoals Model 228 of 226 hebben wordt geadviseerd.

Specificaties:

Celconstanten: 0.01, 0.1, en 1.0/cm

Nat gemaakte materialen:

Elektroden: titanium

Lichaam: roestvrij staal 316

Isolatie: GLUUR

O-ringen: EPDM

Procesverbinding: 3/4 duim MNPT

Temperatuur: 32 – 221ºF (0 – 105ºC)

Temperatuur (optie -60): 32 – 392ºF (0 – 200ºC)

Druk: van 250 psig (1825 kPaabs) het maximum

Vacuüm: Bij 1.6 binnen. Van Hg (kPa 5.2) de de luchtlekkage is minder dan 0.005 SCFM (0.00014 m3/min).

Kabellengte (Model 400 slechts): van 10 voet (3.1 m) de norm; 50 facultatieve voet (15.2 m)

Concurrentievoordeel:

GEBRUIKSKLAAR met fabriek-gemeten cel verzekert de constante kaliberbepaling uit-van-de-doos
nauwkeurigheid. Contacterend geleidingsvermogensensoren zijn beschikbaar in celconstanten van 0.01, 0.1, 1.0, en 10/cm.

DIRECT schroef-IN TOEVOEGING in proces die gebruikend 3/4-duim MNPT een montage door buizen leiden.
Sensor 400 kan ook in sidestream steekproeven worden gebruikt.

BESCHIKBAAR MET de snel afkoppelbare schakelaars van VARIOPOL (VP).

WATER STRAKKE VERBINDINGEN met concentrische die titaniumelektroden door PEEK worden gescheiden
isolatie. EPDM-de O-ringen verzegelen de interne delen van de sensor van de procesvloeistof.

TEMPERATUUR het ONTDEKKEN de veelzijdigheid van PLATINArtds aanbiedingen.
Temperatuur: 32 – 221ºF (0 – 105ºC)
Temperatuur (optie -60): 32 – 392ºF (0 – 200ºC)

VEELZIJDIGE OPZETTENDE CONFIGURATIES met schroef-binnen, intrekbaar, en stroom-door opties met modellen 402 en 404.
