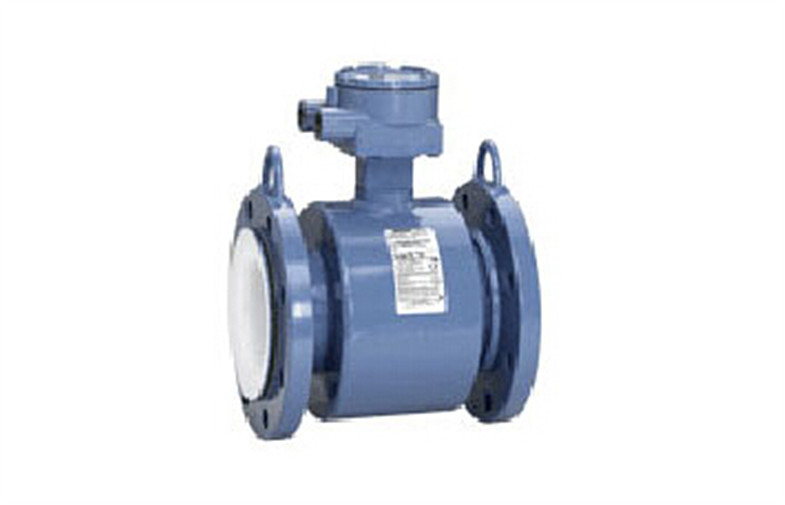

Rosemount 8705 voorzag de Van een flens voorzien flowtube sensoren van Flowtube Sensor voor geleidende vloeistoffen en dunne modder van een flens

Snel Detail:

1. Vervaardigd door Rosemount
2. Van een flens voorzien stijl
3. 0.25% standaardnauwkeurigheid; 0.15% hoge beschikbare nauwkeurigheidsoptie
4. ½ aan 36 beschikbare duimgrootte
5. De gepulseerde gelijkstroom-macht van de rolaandrijving
6. Standaardprocesontwerp

Beschrijving:

Rosemount wordt 8705 van een flens voorzien sensoren vervaardigd van roestvrij en koolstofstaal en gelast om een hermetische verbinding te verstrekken die tegen vochtigheid en andere verontreinigende stoffen beschermt. De verzegelde huisvesting verzekert maximumsensorbetrouwbaarheid door alle interne componenten te beschermen en van de vijandigste milieu's te telegraferen. Al Rosemount-gebruik van magmetersystemen pulseerde gelijkstroom-technologie die ononderbroken automatische nulstelling verstrekt om variaties in het procesmilieu te compenseren; vooral met het volgende van karakters:

1. De alle-gelaste sensorhuisvesting verzekert betrouwbaarheid in de ruwste milieu's
2. Brede waaier van grootte, voerende materialen en elektrodenmaterialen om aan elk van uw magnetische debietmeterbehoeften te voldoen, Van toepassing op pijpdiameter van 15 mm aan 900mm.
3. ISO legt lengten.
4. Het vereiste van de sensorinstallatie: 5D van stroomopwaartse en 2D stroomafwaartse pijp rechtstreeks.
5. Nauwkeurigheid: 0.25% voor Norm en 0.15% voor Hoge Nauwkeurigheidsoptie.
6. De dienst: Geleidende vloeistoffen en dunne modder.
7. Zenderselectie: verwisselbaar met 8732E en 8712E.
8. Hogere waaiergrens: 12m/s.
9. Temperatuurgrens: -34 tot 65 °C voor omringend en max. proces is de waaier -29 tot 177 °C met de voering van PTFE en PFA-.
10. Fysieke specificatie:

• Niet-nat gemaakt materiaal: 304SST of 316SST voor sensor en flenzen, volledig gelast materiaal voor huisvesting en polyurethaanverf.
• Nat gemaakt materiaal: PFA, PTFE, ETFE, polyurethaan, neopreen, Linatex-voering en 316L EERSTE, Nikkellegering 276 (UNS N10276), tantalium, 80% platinum20% iridium, titanium voor elektroden.
• Elektroverbinding: Twee 1/214 NPT de verbindingen met nummer 8 worden schroefterminals verstrekt in de eindbijlage voor elektro bedrading.

Toepassingen:

Specificaties:

Stap 1: Het Type van stroomsensor   Type Toepassingsnota's Nauwkeurigheidsoptie Lijngrootte De Macht van de rolaandrijving 8705 Standaardprocesontwerp 0.25% Norm 0.15% Hoog 15 - 900 mm 0.5 - 36 duim Gepulseerde gelijkstroom 8711 Compacte lichtgewicht 0.25% Norm 0.15% Hoog 4 - 200 mm 0.15 - 8 duim Gepulseerde gelijkstroom 8721 Ontworpen voor voedsel & drank en het levenswetenschap, 3-a en EHEDG 0.5% Norm 0.25% Hoog 15-100 mm 0.5 - 4 duim Gepulseerde gelijkstroom 8707 Beste in P&P, M&M-dunne modderstromen, en lawaaierige toepassingen 0.5% Norm 0.25% Hoog 80 - 900 mm 3 - 36 duim Hoog-signaal Gepulseerde gelijkstroom   Stap 2: Voerings Materiële Selectie   Voering Nota's Temperaturengrenzen Type en Lijngrootte PFA BESTE FLUOROPOLYMER Uitstekende weerstand tegen chemische producten en schuring. Geschikt voor om het even welke toepassing. -20 aan 350°F (- 29 aan 177°C Flens 15 - 350 mm 0.5 - 14 duim Wafeltje 4 - 8 mm 0.15 - 0.3 duim PTFE BETERE FLUOROPOLYMER Rendabeler dan PFA. Uitstekende chemische weerstand, maar minder schuringsweerstand dan PFA. -20 aan 350°F (- 29 aan 177°C Van een flens voorzien 15 - 900 mm 0.5 - 36 duim Wafeltje 15 - 200 mm 0.5 - 8 duim ETFE GOEDE FLUOROPOLYMER Gelijkaardige chemisch product en schuringsweerstand tegen PTFE, maar een lagere maxiumtemperatuur duurder. -20 aan 300°F (- 29 aan 149°C) Van een flens voorzien 15 - 400 mm 0.5 - 16 duim Wafeltje 15 - 200 mm 0.5 - 8 duim Polyurethaan Typisch van toepassing geweest om water (geen chemische producten) schoon te maken. Schuring bestand tegen dunne modder met kleine deeltjes. 0 aan 140°F (- 18 aan 60°C) Van een flens voorzien 15 - 900 mm 0.5 - 36 duim Neopreen Typisch van toepassing geweest op water en zeewater. Schuring bestand tegen dunne modder met kleine deeltjes. 0 aan 185°F (- 18 aan 85°C) Van een flens voorzien 80 - 1800 mm* 1.5 - 72 duim Stap 3: Elektrodentype en Materiële Selectie   Elektrodentype Toepassingsnota's   Knoop Standaardelektrodenontwerp. Gebruik voor de meeste toepassingen, vooral waar de schuring een zorg is. Heeft eerlijke weerstand tegen deklaag die kan worden verbeterd door sensor behoorlijk te rangschikken.   Ronde kop Het gebruik waar de deklaag een zorg en geen vaste lichamen is is aanwezig. De ronde kopelektrode zou niet in schuurmiddel of dunne moddertoepassingen moeten worden gebruikt aangezien de deeltjes in verhoogd proceslawaai op de elektroden zullen resulteren.   Elektrodenmateriaal Toepassingsnota's 316L EERSTE Standaardelektrodenmateriaal. Compatibel systeem met de meeste lage concentratietoepassingen op basis van water. Vermijd gebruiken roestvrij in hogere concentratie zure toepassingen. Nikkellegering 276 Gebruik in middel aan hoge concentratiezuren waar EERSTE niet aanvaardbaar zijn. Gebruik in toepassingen met hoge chlorideconcentraties, zoals zeewater. Platina (80% Platina, 20% Iridium) Ideaal voor alcoholische dranktoepassingen die in pulp en papierindustrie worden gevonden. Ook ideaal als extra elektrodenoptie om bijna elke toepassing in een installatie te behandelen. Compatibel systeem met bijna elke procesvloeistof. Tantalium Ideaal voor hoge concentratie zure stromen zoals hydrochloric en fluorwaterstofzuren. Titanium Ideaal voor hoge concentratie bijtende (basis) toepassingen zoals natrium en kaliumhydroxyde. Stap 4: Zenderselectie   Type Nota's Nauwkeurigheidsoptie Voeding Het Protocol LOI van de gebruikersinterfaceOutput 8732 Integrale of verre steun 0.25% Norm 0.15% Hoog Globale AC/DC HART®, Foundation™ fieldbus optische schakelaar LOI of slechts vertoning 8712 Verre muur 0.25% Norm 0.15% Hoog Globale AC/DC HERT Specifieke knoop LOI 8712 hoog Signaal Verre muur. Compatibel systeem slechts met flowtube 8707 0.5% Norm 0.25% 115V AC HERT Specifieke knoop LOI Stap 5: Diagnostiek en Verbeterde Eigenschappen   Type Nota's Beschikbaarheid Standaarddiagnostiek De fout van de zenderhardware; de fout van de zendersoftware; de fout van de sensorrol; lege pijp Met elke e-Reeksen zender   D1 Hoge nauwkeurigheidsoptie (0.15%) 8732 en 8712   BIJL Verbeterde Di ⁄ DOEN vermogen 8732 en 8712     HERT⁄ FF       DA1 ⁄ D01 De diagnostiekreeks omvat: grond en bedradingsfoutenopsporing, de hoge opsporing van het proceslawaai. 8732 en 8712   DA2 ⁄ D02 De kenmerkende reeks omvat: 8714i interne metercontrole 8732 en 8712

Concurrentievoordeel:

De 8700 Magnetische Debietmetersystemen verstrekken obstructionless stroommeting die voor het meten van om het even welke geleidende vloeistof ideaal is. Een brede keus van bouwmaterialen voorziet verenigbaarheid van vrijwel alle toepassingen, van hoogst corrosieve vloeistoffen aan vezelige dunne modder vaak beschouwd als moeilijk om met andere apparaten te meten. Bieden de Rosemount Magnetische Debietmeters het voordeel om stroom in een pakket vrijwel te meten onaangetast door dichtheid, temperatuur, druk, en viscositeitsverandering aan.
