Horizontaal CNC het Machinaal bewerken Centrum supportting malen/het boring/het boren
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuwe | Type: | Horizontale |
|---|---|---|---|
| CNC of niet: | CNC | Automatische Grade: | Automatische |
| Max. Schommelingsdiameter: | 350mm | spanning: | 380V |
| Macht (W): | 15KW | Afmeting (L*W*H): | 4900*4500*2850mm |
| Gewicht: | 9500kg | Verleende naverkoop de Dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee |
| Garantie: | 12 Maanden | Grootte van de tabel werk: | 500*500mm |
| x asreis: | 900mm | y asreis: | 750mm |
| z asreis: | 1250mm | hulpmiddelhoeveelheden: | 24 |
| asversmalling: | BT50 | Assnelheid: | 8000rpm |
| snelle het voeden snelheid: | 24 m/min | Nettogewicht: | 9500kg |
| Machineafmeting: | 4900*4500*2850mm | ||
| Hoog licht: | CNC verspanen diensten,precisie machinaal bewerkend centrum |
||
Horizontaal CNC Machinaal bewerkend Centrum HM50/HM50B HM63/HM63B met
hogere algemene eenheidsstarheid en sneller
bewegingssnelheid
Snel Detail:
1. Optimalisering van het computer maakt de eindige element hogere algemene eenheidsstarheid en sneller
bewegingssnelheid.
2. Alle lineaire motieassen keuren lineaire leibanen goed.
3. Alle delen worden beklemtoond redelijk en hebben compacte structuur.
4. Pre-tension C3 de de balschroef van de niveauprecisie verzekert.
5. Drie assen keuren dicht van hoge precisie flexibele R+W koppelingen gekoppeld om te verzekeren goed
de hoge positieprecisie in de hoge verzendende staat.
6. Het volledige huis van de beschermingsmachine, de spaanderlossing en de drainage worden bedacht
geavanceerde en betrouwbare structuur.
7. De machine keurt het ontwerp van de menselijk lichaamstechniek goed om de verrichting ervoor te zorgen
gemakkelijk en veilig.
8. De worktable uitwisseling kan facultatief zijn.
9. Alle soorten van het metende hoofd en raspende opsporingssysteem kunnen worden toegevoegd.
Beschrijving:
1. Garantie voor deze inpassende machine
. ingenieurs 1 zijn beschikbaar om de overzee machinesdienst te doen. In sommige landen, hebben wij het overzee agent doen
de naverkoopdienst op tijd en professioneel.
2. 24 online of de mobiele urenhart aan hart dienst.
in onze fabriek opleiden en online 3 die. zijn vrij van kosten.
. garantie 4 is 12 maanden, de kleine gebroken delen vrij van te vervangen kosten zijn, worden de vervangstukken geleverd met machine
voor klantengemak.
5. Wij bieden beste agentenprijs en distributer prijs aan.
2. Klant en levering
keur ODM, OEM goed,
keur FOB goed, CFR, CIF, EXW-prijs,
T/T 30% als storting en het saldo vóór werktuigmachines verlaten onze fabriek.
de normale producten met standaardconfiguratie productietijd is 7-15 werkdagen.
Toepassingen:
De machine is geschikt voor de militaire, ruimtevaart, automobiel, model, machines verwerkende en andere industrieën, document
delen van doosdelen, schijftype delen, speciaal-gevormde delen, delen door een fiture kunnen een verscheidenheid van het machinaal bewerken automatisch voltooien
het vier oppervlaktemalen, het boring, het boren, het uitbreiden zich, scharnier, bedrijf, verzekert de het machinaal bewerken precisie en effiiency
Specificaties:
De horizontale Facultatieve Toebehoren van het Machinecentrum
● De aandrijving van de reductiemiddelenas met ZF of BF
● De assnelheid is 8000rpm
● Centrerend op water
● Opslagtype hulpmiddeltijdschrift (40)
De horizontale Specificatie HM50/50B van het Machinecentrum
|
|
HM50 | HM50B |
|
De grootte van de het werklijst |
500*500 | 500*500 |
|
De hoeveelheden van de het werklijst |
1 | 2 |
|
De afdeling van de Worktableschaal |
1 | 1 |
|
X asreis |
900 | 900 |
| Y asreis | 750 | 750 |
| Z asreis | 650 | 1250 |
|
Afstand tussen ascentrum en worktable oppervlakte |
110-860 | 110-860 |
|
Afstand tussen het gezicht van het aseind aan worktable centrum |
230-880 | 230-1480 |
|
T-groef (No.* groefbreedte die *spacing) |
5-14×100 | 5-14×100 |
|
Asversmalling |
BT50 | BT50 |
|
Assnelheid |
8000rpm | 8000rpm |
|
X.Y.Z de schroef van de asbal |
4512.4512.5012 | 4512.4512.5012 |
|
X.Y.Z as snel bewegende snelheid |
24/24/24 | 24/24/24 |
| X.Y.Z as lineaire leibanen | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| X.Y.Z de verbinding van de asmotor | directe verbinding | directe verbinding |
| De macht van de asmotor | 11/15 | 11/15 |
| X.Y.Z asmotor | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
Hulpmiddelhoeveelheid |
24 | 24 |
| Max. Dia. lengte en gewicht hulpmiddelen | 112mm/350mm/15g | 112mm/350mm/15g |
| Positienauwkeurigheid | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Verander nauwkeurigheid van plaats | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
Machineafmeting (L*W*H) |
4900X4500X2850 | 4900X4500X2850 |
|
Ladingscapaciteit van het werklijst |
500 | 500 |
|
N.W. |
8200 |
9500 |

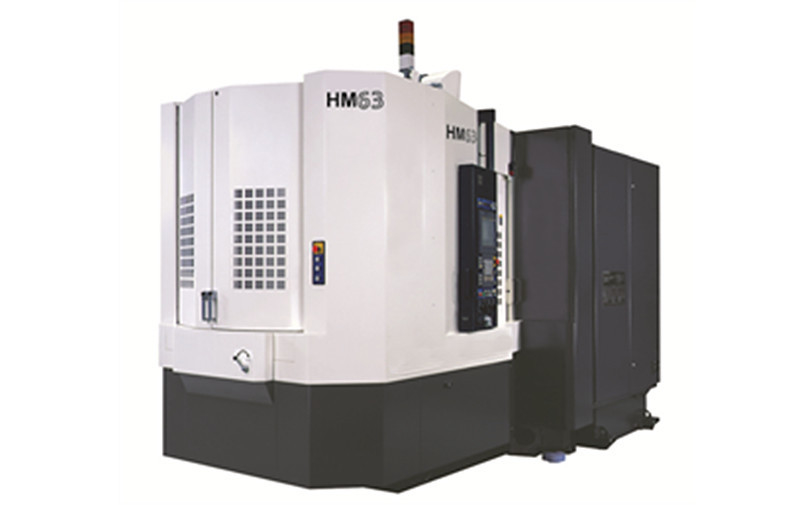

De horizontale Specificatie HM63/63B van het Machinecentrum
|
|
HM63 | HM63B |
|
De grootte van de het werklijst |
630*630 | 630*630 |
|
De hoeveelheden van de het werklijst |
1 | 2 |
|
De afdeling van de Worktableschaal |
1 | 1 |
|
X asreis |
1000 | 1000 |
| Y asreis | 850 | 850 |
| Z asreis | 1050 | 1050 |
|
Afstand tussen ascentrum en worktable oppervlakte |
110-960 | 110-960 |
|
Afstand tussen het gezicht van het aseind aan worktable centrum |
50-1100 | 50-1100 |
|
T-groef (No.* groefbreedte die *spacing) |
5-18×100 | 5-18×100 |
|
Asversmalling |
BT50 | BT50 |
|
Assnelheid |
6000rpm | 6000rpm |
|
X.Y.Z de schroef van de asbal |
5012.5012.5012 | 5012.5012.5012 |
|
X.Y.Z as snel bewegende snelheid |
24/24/24 | 24/24/24 |
| X.Y.Z as lineaire leibanen | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| X.Y.Z de verbinding van de asmotor | directe verbinding | directe verbinding |
| De macht van de asmotor | 15/18.5 | 15/18.5 |
| X.Y.Z asmotor | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
Hulpmiddelhoeveelheid |
24 | 24 |
| Max. Dia. lengte en gewicht hulpmiddelen | 112mm/350mm/15g | 112mm/350mm/15g |
| Positienauwkeurigheid | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| Verander nauwkeurigheid van plaats | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
Machineafmeting (L*W*H) |
5100*4950*2850 | 5100*4950*2850 |
|
Ladingscapaciteit van het werklijst |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
