het Niveauzender van 3051SAL Rosemount met 4 - 20 mA HERTprotocol met 2 draden

het Niveauzender van 3051SAL Rosemount met 4 - 20 mA HERTprotocol met 2 draden

Snel Detail:

· De coplanaire en in-line platforms van de sensormodule

· Maat, absolute of differentiële druk

· Tot 10.000 psia (690 bar) drukwaaier

· Verscheidenheid van procesverbindingen

· Omgevingstemperatuurgrens: -40 tot 185 °F (- 40 tot 85 °C)

· 12-jaar beperkte garantie

· 0-100% relatieve vochtigheid

Beschrijving:

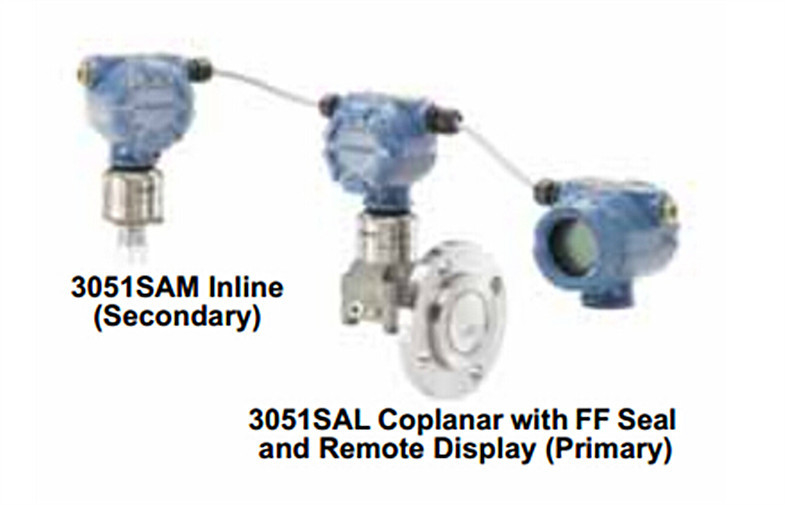

Het systeem van de het Niveauzender van Rosemount 3051SAL Vloeibare is een flexibele, met 2 draden 4-20 mA HERTarchitectuur die differentiële druk (DP) elektronisch gebruikend twee druksensoren berekent die samen met een niet-eigendoms elektrodraad verbonden zijn.

De ideale toepassingen voor het Systeem van 3051SAL ERS omvatten lange schepen en distillatiekolommen die traditioneel lange lengten van haarvat of impuls het door buizen leiden hebben vereist. Wanneer gebruikt in deze soorten toepassingen, kan het Systeem van 3051S ERS leveren:

· Nauwkeurigere en herhaalbare DP-metingen

· Snellere tijdreactie

· Vereenvoudigde installaties

· Verminderd onderhoud

Toepassingen:

De zender van het de drukniveau van Rosemount 3051SAL differentiële is de dienst voor vloeibare niveaumeting.

Specificaties:

Physic specificatie:

· Elektroverbindingen: 1/214 NPT, G1/2, en de buis M20 van × 1.5 (CM20).

· Procesverbindingen: 2 binnen. (DN 50), 3 binnen. (DN 80), of 4 binnen. (DN 100); ANSI Klassenflens 150, 300, of 600; JIS 10K, 20K, of 40K flens; PN 10/16 of PN 40 flens voor de verbindingsflenzen van FF en EF-, 1 binnen. (DN 25) of 1.5 binnen. (DN 40); ANSI Klassenflens 150, 300, of 600; JIS 10K, 20K, of 40K flens; PN 40 flens voor rf-verbindingsflenzen, 1/418, 1/214, 3/414, of 1-11.5 NPT Wijfje voor de verbindingen, 1.5 binnen, 2 binnen, of 3 van rechts binnen. De hygiënische tri-Klem van de tri-Klaverstijl voor Sc-verbindingen, 4 binnen. De hygiënische Tank schoffelt voor SS Verbindingen.

· Proces Nat gemaakte Delen: De procesdiafragma's is 316L EERSTE of legeren c-276 of Tantalium; Het uitbreidingsdeel is cf.-3M of cw-12MW; Het opzetten van Flens is zink-Kobalt geplateerde Cs of EERSTE.

· Niet-nat gemaakte Delen: De elektronikahuisvesting is laag-Koperaluminium of cf.-8M (Gegoten versie van 316 EERSTE). Bijlagetype NEMA 4X, IP 66, IP 68.

· De sensormodule vult Vloeistof is Coplanair gebruikssilicone of inerte Halocarbon, In-line van het gebruiksreeks silicone Fluorinert fc-43.

· De verbinding vult Vloeistof: Syltherm XLT, Silicone 704, Silicone 200, inert, glycerine, Neobee m-20, propyleenglycol en water.

Concurrentievoordeel:

1. Verscheidenheid van ingepaste procesverbindingen met inbegrip van van een flens voorzien, en hygiënische verbindingen.

2. Gekwantificeerde prestaties voor de volledige zender/verbindingsassemblage.

3. 4-20 mA HERT, de bus van het STICHTINGSgebied, en Draadloze facultatieve protocollen. Want de Radio CEI 62591 (Draadloos HERT) is, 2.4 GHz DSSS.

4. Extra Verre 1199 zetten Verbinding op kunnen ook voor de prestatiesverbetering worden bevolen.

5. Conformiteit aan Specificatie±3 Sigma.

6. Nauwkeurigheid is±0.065% van spanwijdte voor klassiek type.

7. Voeding: Externe vereiste voeding. De zender werkt op 10.5-36 V gelijkstroom zonder lading. De omgekeerde polariteitsbescherming is standaard.

8. Temperatuurgrenzen: voor omringend-40 tot 85 °C zonder LCD, – 40 tot 80 °C met LCD.

9. Self-diagnostics: het ontdekt een sensor of de microprocessormislukking, wordt het analoge signaal gedreven of of laag om de exploitant hoog te alarmeren.
